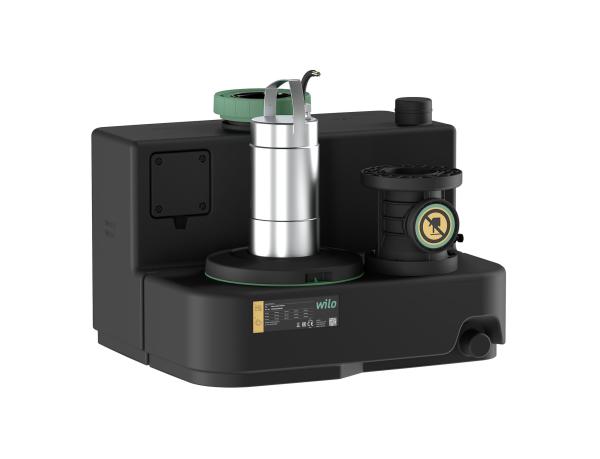

Einzelpumpen-Hebeanlage zur Förderung
von fäkalienhaltigem Abwasser.
Gas- und wasserdichter Sammelbehälter
mit schräg zulaufendem Sammelraum und
Revisionsöffnung mit transparentem
Deckel. Die Zuläufe sind frei wählbar,
die Niveauerfassung erfolgt mit einem
analogen Ausgangssignal 420 mA.
Druckanschluss mit angebautem
Rückflussverhinderer mit
Revisionsöffnung.
Antrieb über einen selbstkühlenden Motor
(Mantelstromkühlung) mit thermischer
Motorüberwachung.
Vorinstalliertes Schaltgerät für den
automatischen Betrieb:
Bedienung über Display und
symbolbasiertem, alphanumerischem Menü
Sammelstörmeldung mit potentialfreiem
Kontakt
Einzelstörmeldung mit potentialfreiem
Kontakt
ModBus-Schnittstelle
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
1,5 m Anschlusskabel mit angebautem
Stecker
Hebeanlage mit Schaltgerät und
Anschlusskabel mit Stecker
Flanschstutzen DN 80/100
Manschette DN 100 für Druckanschluss
Manschette 75 mm für
Entlüftungsanschluss
Manschette DN 50 für
Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm und
Dichtung DN 100
Befestigungsmaterial
Dämmschutzmatte
9 V Akku
Betriebs- und Wartungshandbuch
Betriebsdaten
Fördermedium: Water
Zulässiger Anwendungsbereich
Medientemperatur: 3 oC
Max. Medientemperatur, kurzzeitig bis 5
min:
65 oC
Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 3 bar
Max. zulässiger Druck in der
Druckleitung:
1.5 bar
Produktdaten
Bruttovolumen des Behälters: 112 l
Nutzvolumen bei 180 mm Zulaufhöhe:
53.00 l
Nutzvolumen bei 250 mm Zulaufhöhe:
73.00 l
Nutzvolumen bei 315 mm Zulaufhöhe:
84.00 l
Schalldruckpegel: 70 dB
Betriebsart (ausgetaucht):
Höhe: 620 mm
Länge: 700 mm
Breite: 600 mm
Diagonalmaß: 850 mm
Freier Kugeldurchgang der Hydraulik:
65 mm
Motordaten
Netzanschluss:
Spannungstoleranz:
Motornennleistung: 1500 W
Nenndrehzahl: 2852 U/Min
Nennstrom: 9.3 A
Isolationsklasse: F
Schutzart Motor:
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 60
Motorschutz: Bimetall
Kabel
Länge Anschlusskabel: 10 m
Kabeltyp:
Kabelquerschnitt: 3G1 mm2
Netzstecker: CEE 7/7 (Schuko)
Werkstoffe
Behälter: PE
Pumpengehäuse: PP-GF30
Laufrad: Stainless steel
Welle: Stainless steel
Material Dichtung: NBR
Motorgehäuse: Stainless steel
Einbaumaße
Saugseitiger Rohranschluss: DN 100
Druckseitiger Rohranschluss: DN 80
Anschluss Entlüftung: d 75
Bestellinformationen
Fabrikat:
Produktbezeichnung: DrainLift
SANI-M.11M/4
Gewicht netto ca.: 41.5 kg
Artikelnummer: 2549938
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
