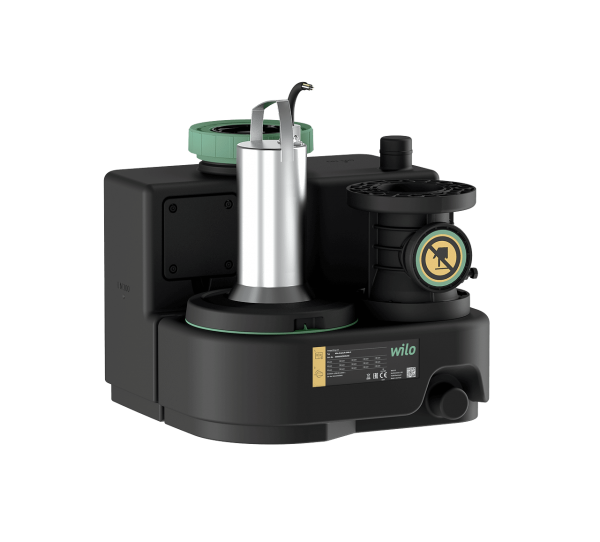

Kompakte, anschlussfertige und vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Gas- und wasserdichter Sammelbehälter mit schräg zulaufendem Sammelraum und Revisionsöffnung mit transparentem Deckel. Die Zuläufe sind frei wählbar, die Niveauerfassung erfolgt mit einem analogen Ausgangssignal 4...20 mA. Druckanschluss mit angebautem Rückflussverhinderer mit Revisionsöffnung.
Antrieb über einen oberflächengekühlten Motor mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den automatischen Betrieb:
- Sammelstörmeldung mit potentialfreiem Kontakt
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- 1,5 m Anschlusskabel mit angebautem Stecker
- Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- Flanschstutzen DN 80/100
- Manschette DN 100 für Druckanschluss
- Manschette 50 mm für Entlüftungsanschluss
- Manschette DN 50 für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm und Dichtung DN 100
- Befestigungsmaterial
- Dämmschutzmatte
- 9 V Akku
- Betriebs- und Wartungshandbuch
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 5 min T | 65 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 1 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,5 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 46 l |
| Nutzvolumen bei 180 mm Zulaufhöhe V | 25 l |
| Nutzvolumen bei 250 mm Zulaufhöhe V | 32 l |
| Schalldruckpegel | 70 dB |
| Betriebsart (ausgetaucht) | S2-15 Min. |
| Höhe H | 511 mm |
| Länge L | 490 mm |
| Breite B | 490 mm |
| Diagonalmaß Diagonale Achse | 630 mm |
| Freier Kugeldurchgang der Hydraulik | 44 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,75 kW |
| Nenndrehzahl n | 2840 1/min |
| Nennstrom IN | 1,9 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Einschaltart | Direkt online (DOL) |
| Max. Schalthäufigkeit t | 60 1/h |
| Motorschutz | Bimetall |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 4 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 6G1 mm² |
| Netzstecker | CEE 16A, 3P+N+PE, 6h |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | PP-GF30 |
| Laufrad | PP-GF30 |
| Welle | rostfreier Stahl |
| Material Dichtung | NBR |
| Motorgehäuse | rostfreier Stahl |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | DN 100 |
| Druckseitiger Rohranschluss | DN 80 |
| Anschluss Entlüftung | Ø 50 |
