Einschaltverzögerung ca. 50 sek.
Nachlaufzeit ca. 6 min.
Nicht drehzahlsteuerbar.

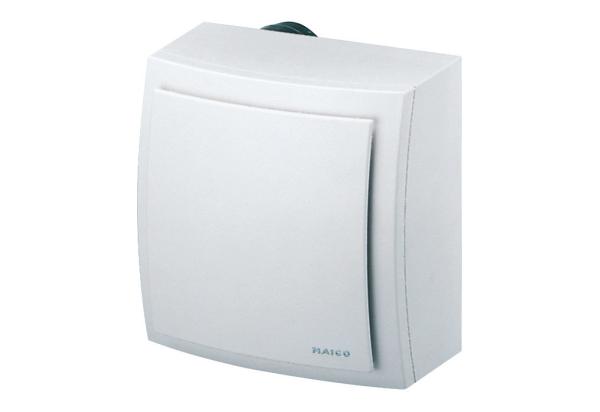

Aufputzventilator mit ISO Coarse > 30 %
(G2) Filter zur Entlüftung von
Wohnungsküchen, Bädern oder WCs.
Metall-Ausblasstutzen DN 75/80 mit
wartungsfreier Metall-Absperrklappe und
selbsttätiger Auslöseeinrichtung gegen
Brandübertragung K90-18017.
Metall-Absperrklappe dient zusätzlich
als Kaltrauchklappe.
Gehäuse drehbar, dadurch Anschluss des
Ausblasstutzen links oben oder rechts
oben an die Hauptleitung.
Problemloser Filterwechsel ohne
Werkzeug.
Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
Farbe verkehrsweiß ähnlich RAL 9016.
Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
Schutzklasse II.
Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
Robuster energiesparender
Kondensatormotor.
Motor mit thermischem
Überlastungsschutz.
Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
Volumenstrom-Kennlinie und Leckluftrate
geprüft vom TÜV Bayern e.V.
Leckluftvolumenstrom < 0,01 m3/h.
Schachtpegeldifferenz gemäß DIN 4109,
geprüft vom IAB Oberursel.
Mit VDE-Zeichen.
Artikel: ER-APB 60 VZ
Ausführung: Verzögerungszeitschalter
Fördervolumen: 61 m3/h
Drehzahl: 1250 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
SEC average: -3,62 kWh/(m2 a)
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 21 W
IMax: 0,17 A
Schutzart: IP X5
Netzzuleitung: 5 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Aufputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 2,13 kg
Gewicht mit Verpackung: 2,69 kg
Filterklasse: ISO Coarse > 30 % (G2)
Brandschutz: ja
Absperrvorrichtung: integrierte
Metall-Absperrklappe mit
Auslöseeinrichtung
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 236 mm
Höhe: 236 mm
Tiefe: 217,5 mm
Breite mit Verpackung: 255 mm
Höhe mit Verpackung: 335 mm
Tiefe mit Verpackung: 255 mm
Fördermitteltemperatur bei IMax: 40 G C
Nachlaufzeit: 6 min
Einschaltverzögerung: 50 s
Schalldruckpegel: 43 dB(A) / Angabe
gemäß DIN 18017-3 bei einer äqivalenten
Absorptionsfläche AL = 10 m2
Zulassungsnummer: Z-51.1-45
Verpackungseinheit: 1 Stück
Nennweite: 75 mm / 80 mm
