Jung Fäkalien Hebeanlage compli 400 - JP09322
JUNG PUMPEN

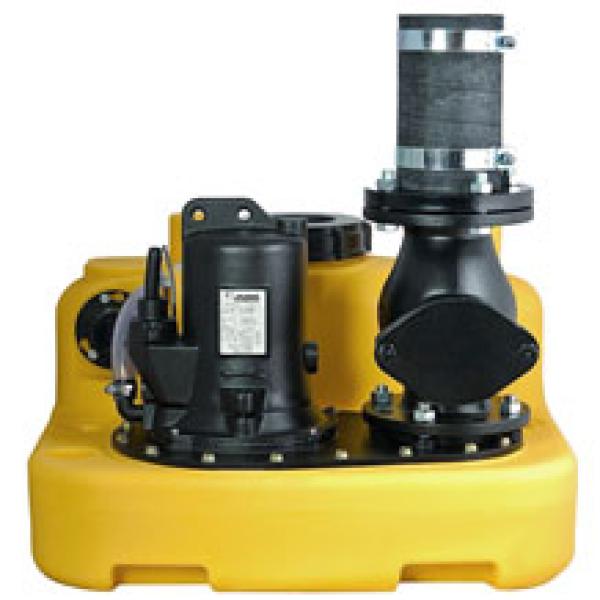

Fäkalienhebeanlage
compli 400 mit mont. Rückschlagklappe
steckerfertig
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, dem aufgesetzten Motor, und einer Steuerung.
Gewicht: 70 kg.
Behälter
Maße (HxBxT): 445 x 650 x 595 mm
Behälterinhalt: 64 l
- Reinigungsöffnung oben
- Muffe DN 100 hinten mit Klemmflansch
für Zulauf, Höhe 180 oder 250 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 (für Lüftung
bei Zulauf von oben)
- horizontale Muffe 50 mm seitlich
für weiteren Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
Tauchmotorpumpe
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckstutzen: DN 100
Mediumtemp. 40 Grad kurzzeitig 60 Grad C
Fördermenge: 13 - 48 m3/h
Förderhöhe: max 6 m
Motorleistung P2: 1,1 kW
Motordrehzahl: 1428 1/min
Motorschutzart: IP 68
Betriebsart: S3
Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 1/N/PEx230, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 250 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
Schukostecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Leuchtanzeigen für
Betrieb Pumpe
Störung Pumpe
Hochwasseralarm
Alarmanlage (netzabhängig)
- potentialfreier Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
Fäkalienhebeanlage
compli 400 mit mont. Rückschlagklappe
steckerfertig
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, dem aufgesetzten Motor, und einer Steuerung.
Gewicht: 70 kg.
Behälter
Maße (HxBxT): 445 x 650 x 595 mm
Behälterinhalt: 64 l
- Reinigungsöffnung oben
- Muffe DN 100 hinten mit Klemmflansch
für Zulauf, Höhe 180 oder 250 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 (für Lüftung
bei Zulauf von oben)
- horizontale Muffe 50 mm seitlich
für weiteren Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
Tauchmotorpumpe
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckstutzen: DN 100
Mediumtemp. 40 Grad kurzzeitig 60 Grad C
Fördermenge: 13 - 48 m3/h
Förderhöhe: max 6 m
Motorleistung P2: 1,1 kW
Motordrehzahl: 1428 1/min
Motorschutzart: IP 68
Betriebsart: S3
Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 1/N/PEx230, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 250 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
Schukostecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Leuchtanzeigen für
Betrieb Pumpe
Störung Pumpe
Hochwasseralarm
Alarmanlage (netzabhängig)
- potentialfreier Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
