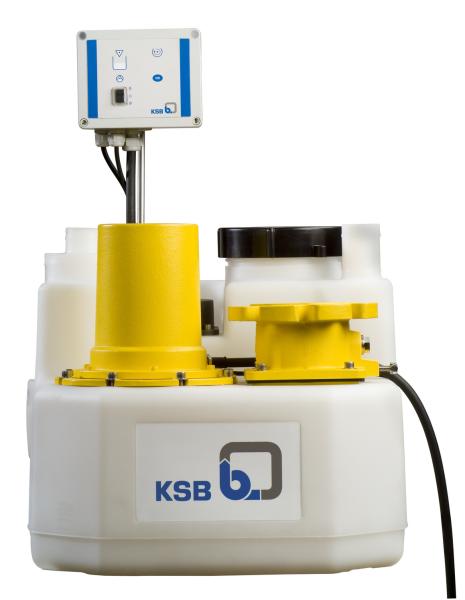

Fäkalienhebeanlage KSB mini-Compacta U1.60 D m.Rückschlagklappe - 29131500
Überflutbare, anschlussfertige Abwasser-
und Fäkalienhebeanlage als Einzelanlage
gemäss der EN 12050-1
bestehend aus:
1 Sammelbehälter aus schlagfestem Kunst-
stoff, mit Handlochdeckel,gas-, wasser-
und geruchsdicht, winkelsymmetrischer
Zulaufstutzenstellung.
Gesamtvolumen : 60 l
Abmessungen : 510 x 510 x 455 mm
Zulaufstutzen:
- horizontal : 2 x DN 100
einschl. Schlauch-
verbindung
1 x DN 50
- vertikal : 1 x DN 50/100 abge-
stuft
Mitte Zulauf : horizontal 180 mm
Druckflansch : DN 80,einschl.
Flanschübergangs-
stück DN 80/100
Gummischlauch mit
Gewebeeinlage
Rohraussendurchmes-
ser 108-114,3 mm
sowie 2 Schlauch-
schellen
Entlüftungsstutzen: DN 50, einschliess-
lich Schlauchver-
bindung
Entleerungsanschluss: DN 40,
einschliess-
lich elastischer
Schlauchverbindung
f. Handmembranpumpe
1 Tauchmotorpumpe mit Freistromrad
Ultradur, 2 Wellendichtringen m. Fett-
zwischenkammer, Motor mit eingebautem
Überlastungsschutz, Schutzart IP 68
1 Analoger Schwimmsensor mit direkter
Niveauerfassung
Selbstanpassende, vollautomatische,
Elektronische Steuerung.
Fabrikat: KSB
Typ: LevelControl Basic 1
Kontinuierlicher, analoger
Füllstandsmessung, dynamischer Anpassung
des Schaltfeldes, automatischer
Erkennung und Ausgleich vertikaler
Pendelbewegung.
Permanenter Selbstdiagnose und
Sensorüberwachung,
Hand-0-Automatik-Schalter,
Quittiertaster, Meldeleuchten für
Pumpenzustand und Hochwasser.
Pumpenschutz über
Wicklungsschutzkontakt, Eingang für
externe Störmeldung, Sammelstörmeldung
oder potentialfreie Betriebsmeldung (NC,
NO - wählbar).
Integrierter Alarmsummer, mit
akkugepuffertem, netzunabhängigem Alarm.
Einfache Behälterkodierung über
DIL-Schalter bei erster Inbetriebnahme
Meldeleuchte Drehfeld (nur D)
Drehstromausführung
Steckerfertig
1 m Netzanschluss mit CEE 3/n/PE 5-pol.
4 m Motoranschlussleitung
Fördermedium: __________________________
Förderstrom: _________ m3/h
Förderhöhe: __________ m
Laufrad: Freistromrad
Schneideinrichtung: ohne
Werkstoffe:
Sammelbehälter: Polyethylen
Pumpengehäuse: Polyethylen
Laufrad: Ultradur
Welle: 1.4021
Betriebstemperatur: max. 40 oC
Nennspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 0,93 kW
Nennleistung P2: 0,75 kW
Einschaltart: direkt
Nennstrom: 1,7 A
Drehzahl: 2800 1/min
Nennweite druckseitig: DN 80/100
Gesamtgewicht: 45 kg
Fabrikat: KSB
Baureihe: mini-Compacta
Baugröße: U1.60 D
Artikelnummer: 29131500
EAN/GTIN: 4031932091381
und Fäkalienhebeanlage als Einzelanlage
gemäss der EN 12050-1
bestehend aus:
1 Sammelbehälter aus schlagfestem Kunst-
stoff, mit Handlochdeckel,gas-, wasser-
und geruchsdicht, winkelsymmetrischer
Zulaufstutzenstellung.
Gesamtvolumen : 60 l
Abmessungen : 510 x 510 x 455 mm
Zulaufstutzen:
- horizontal : 2 x DN 100
einschl. Schlauch-
verbindung
1 x DN 50
- vertikal : 1 x DN 50/100 abge-
stuft
Mitte Zulauf : horizontal 180 mm
Druckflansch : DN 80,einschl.
Flanschübergangs-
stück DN 80/100
Gummischlauch mit
Gewebeeinlage
Rohraussendurchmes-
ser 108-114,3 mm
sowie 2 Schlauch-
schellen
Entlüftungsstutzen: DN 50, einschliess-
lich Schlauchver-
bindung
Entleerungsanschluss: DN 40,
einschliess-
lich elastischer
Schlauchverbindung
f. Handmembranpumpe
1 Tauchmotorpumpe mit Freistromrad
Ultradur, 2 Wellendichtringen m. Fett-
zwischenkammer, Motor mit eingebautem
Überlastungsschutz, Schutzart IP 68
1 Analoger Schwimmsensor mit direkter
Niveauerfassung
Selbstanpassende, vollautomatische,
Elektronische Steuerung.
Fabrikat: KSB
Typ: LevelControl Basic 1
Kontinuierlicher, analoger
Füllstandsmessung, dynamischer Anpassung
des Schaltfeldes, automatischer
Erkennung und Ausgleich vertikaler
Pendelbewegung.
Permanenter Selbstdiagnose und
Sensorüberwachung,
Hand-0-Automatik-Schalter,
Quittiertaster, Meldeleuchten für
Pumpenzustand und Hochwasser.
Pumpenschutz über
Wicklungsschutzkontakt, Eingang für
externe Störmeldung, Sammelstörmeldung
oder potentialfreie Betriebsmeldung (NC,
NO - wählbar).
Integrierter Alarmsummer, mit
akkugepuffertem, netzunabhängigem Alarm.
Einfache Behälterkodierung über
DIL-Schalter bei erster Inbetriebnahme
Meldeleuchte Drehfeld (nur D)
Drehstromausführung
Steckerfertig
1 m Netzanschluss mit CEE 3/n/PE 5-pol.
4 m Motoranschlussleitung
Fördermedium: __________________________
Förderstrom: _________ m3/h
Förderhöhe: __________ m
Laufrad: Freistromrad
Schneideinrichtung: ohne
Werkstoffe:
Sammelbehälter: Polyethylen
Pumpengehäuse: Polyethylen
Laufrad: Ultradur
Welle: 1.4021
Betriebstemperatur: max. 40 oC
Nennspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 0,93 kW
Nennleistung P2: 0,75 kW
Einschaltart: direkt
Nennstrom: 1,7 A
Drehzahl: 2800 1/min
Nennweite druckseitig: DN 80/100
Gesamtgewicht: 45 kg
Fabrikat: KSB
Baureihe: mini-Compacta
Baugröße: U1.60 D
Artikelnummer: 29131500
EAN/GTIN: 4031932091381
